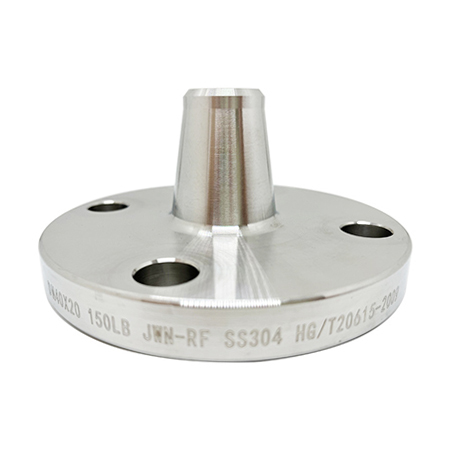

带颈对焊夹套法兰JWN

  带颈对焊夹套法兰JWN是一种特殊结构的管道连接件，主要用于需要变径连接的工况，其核心特点是法兰口径与管道口径不一致，例如DN150x200、DN100x150、DN80x125、DN50x80等不同管径，实现异径管道的密封对接。该法兰采用带颈对焊设计，颈部与管道焊接连接，确保结构强度并减少应力集中，适用于高压、高温及微振动环境。夹套变径部分通过内径过渡结构实现管径转换，同时保持法兰外径和螺栓孔距符合标准（如ASME B16.5或HG/T20592），确保与其他法兰的互换性。密封面通常采用突面（RF）或凹凸面（FM/M），搭配不锈钢金属垫片或聚乙烯垫片，以适应不同介质的防泄漏需求。材质常用不锈钢（F304、F316L）或合金钢（F11、F22），满足腐蚀性介质或极端工况要求。其典型应用包括化工装置的管线变径、热力管网的支线连接及泵阀进出口的异径适配。JWN型夹套法兰的优势在于简化异径管道系统的设计，减少额外变径管件的使用，降低泄漏风险并提高系统整体可靠性，是高效紧凑的管道解决方案。
